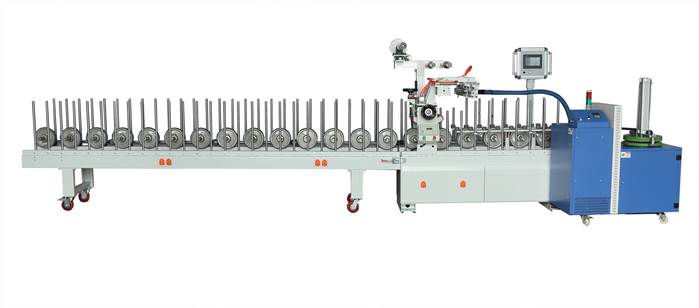

Предназначен для облицовывания декоративной бумагой, пленками ПВХ и натуральным шпоном плинтуса, наличника, элементов дверей и дверных коробок, оконных рам, перил лестниц, мебельных раскладок и других деталей из профилированной массивной древесины, клееной древесины, а также МДФ и ДСП. Все операции на станке осуществляются в автоматическом режиме.
Схема обработки

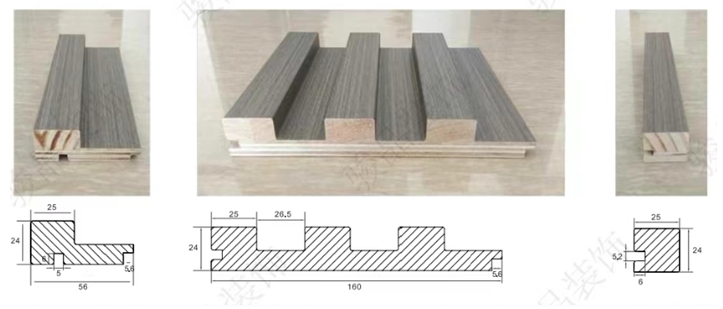

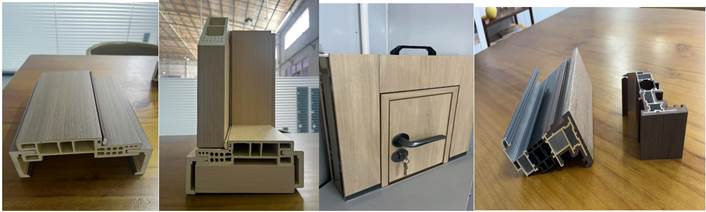

Образцы получаемых изделий
 |
 |
 |
 |
 |
|
Материалы для облицовывания:
Пленки ПВХ с глянцем;
Бумага;
Шпон;
Кожа;
Алюминиевая фольга.
Материалы профилей для облицовывыния
Фанера;
МДФ;
ДСтП;
ПВХ;
ДПК;
Алюминий.
Область применения:
Подходит для применения на предприятиях и в цехах для производства столярно-строительных изделий, погонажных изделий, элементов мебели, дверей, стеновых панелей, и на других деревообрабатывающих производствах.
Конструктивные особенности
 |
Быстрая перенастройка
Станок имеет возможность быстрой замены зоны обкатки с профиля на профиль, путем замены части станины на транспортировочных колесах.
В базе станок поставляется с сменной кассетой длиной 4 м. Опционально можно дооснастить станок кассетами 5, 6, 7 и 8 метров в любое время
|
 |

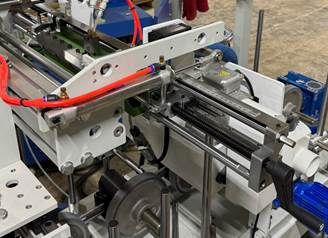

Система клеенанесения Дюза для нанесения клея-расплава с системой регулировки по ширине от центра. Включение и выключение дюзы ручное. Регулировка осуществляется рукояткой с передачей винт/гайка. Форма дюзы дает возможность наносить клей равномерно в диапазоне 25-60 гр./м2 на облицовочный материал, а наружное тефлоновое покрытие упрощает операции по очистке. Для работы дюзы используется подключение плавителя и специальный нагреваемый шланг. |
|
Плавитель для pur-клея Непрерывного действия, что позволяет не останавливать работу при заправке клеем. Плавитель оснащён герметизирующим поршнем предохраняющем расплавленный клей от контакта с воздухом и выходом расплавленного клея через специальный нагреваемый шланг. Инвертор Siemens, низковольтные электрические компоненты Schneider Возможна работа с гранулированным EVA клеем расплавом.
|
  |
Применяемый клей Плавитель предназначен для работы с ведрами клея 18-20 кг. Повторное использование ведра позволяет применять клей в более дешевой картонной упаковке. |
 |
Размоточная станция для рулонных материалов Размоточная станция Ф 76 мм для рулонных материалов с внутренней пневматической фиксацией рулона и электрическим регулируемым тормозом обеспечивает ускорение процесса замены рулона, позволяет четко контролировать натяжение облицовочного материала, а также направление размотки. Предусмотрена электро-регулировка поперечного перемещения рулона. Максимальный диаметр рулона 500 мм |
 |
Обкаточные ролики Ролики обеспечивают надежный прижим облицовываемого материала к профильной заготовке. Верхние и боковые ролики имеют возможность настройки по высоте, ширине и под углом в зависимости от профиля обрабатываемых заготовок. Настройка обеспечивается перемещением осей с роликами в цанговых зажимах, которые позволяют зафиксировать каждый ролик после настройки. |

|
УЗЕЛ ОЧИСТКИ ЗАГОТОВОК Состоит из трех щеток с возможностью регулировки по высоте и ширине. Одна горизонтальная и две вертикальных. Каждая щетка имеет аспирационный патрубок и собственный привод от электромотора мощностью 0,37 кВт |
 |

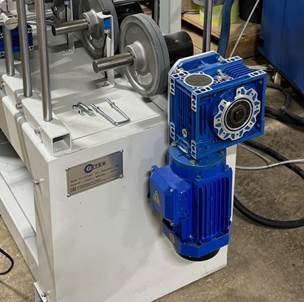

РЕГУЛИРУЕМЫЙ ПРИВОД ПОДАЧИ
Осуществляется с помощью электродвигателя с редуктором мощностью 1,5 кВт. Скорость подачи регулируется частотным преобразователем бесступенчато в зависимости от материала обрабатываемых заготовок и облицовочного материала. Обеспечивается надежное и высококачественное приклеивание облицовочного материала на профильные поверхности заготовок.
|
 |

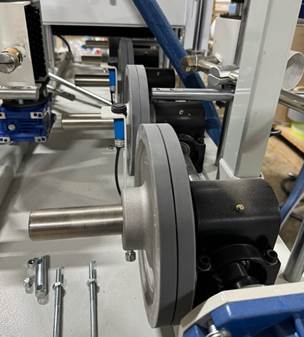

СИСТЕМА ПОДАЧИ ЗАГОТОВОК Подающие сдвоенные ролики с покрытием и равномерно распределены по всей длине станины. Ролики имеют возможность регулировки в зависимости от ширины заготовки. Привод каждого ролика осуществляется с помощью усиленного червячного редуктора для тяжелых условий эксплуатации, диаметр вала подающих колес 35 мм, что обеспечивает равномерное, без рывков и заеданий перемещение заготовок в процессе облицовки. Размер подающих колёс 223*Ф35*15мм |
 |
УПРАВЛЕНИЕ СТАНКОМ И ПЛАВИТЕЛЕМ Осуществляется 7 дюймовым контроллером Siemens.
|
Tехнические характеристики
|
Размеры обрабатываемых заготовок, мм: длина, наименьшая высота, наибольшая |
600 120 |
|
Макс. ширина облицовочного материала, мм |
350 |
|
Скорость подачи (бесступенчатая регулировка), м/мин |
0-40 |
|
Мощность электродвигателя подачи, кВт |
1,5 |
|
Мощность нагрева плавильной системы, кВт |
16 |
|
Давление в пневмосистеме, МПа |
0,6-0,8 |
|
Общая мощность, кВт |
18,2 |
|
Габаритные размеры, мм: длина ширина высота |
6000 900 1800 |
|
Масса, кг |
2000 |
